高性能を追求したラインナップ。 機械構造用炭素鋼の採用し、耐摩耗性に優れたクルマ。
プライマ塗装の採用により、ご希望の色で仕上げが可能。
ガーダ取付用のポンチマークにより、芯出しが容易で穴加工が簡単。
製品特徴
■ローヘッド形（シングル、ダブル）
定格荷重
1t〜5t スパン
3〜15m 走行モータ出力
0.25〜0.75m/s ローヘッド形サドル（EL形、GL形、PL形）
クルマおよびクルマジクが取りはずせる構造を採用し、クレーン据付作業およびメンテナンスの時間を大幅に短縮できます。 ローヘッド形ウレタンサドル（CEL形）
耐久性に優れたキトー独自のウレタン車輪を採用。騒音や振動を大幅に軽減し、滑らかな走行を実現します。
クルマおよびクルマジクが取りはずせる構造を採用し、クレーン据付作業およびメンテナンスの時間を大幅に短縮できます。
タイプ、型式、仕様

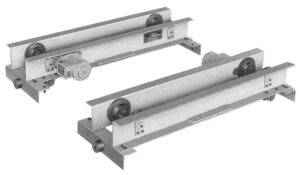

ローヘッド形電動式サドル[EL]
| 形式 | 定格 荷重 （t） |
スパン（m） | 適合する走行Iビーム巾T （mm） |
最大車輪圧 （kN） |
|---|---|---|---|---|
| EL010-12 | 1 | 9.1〜12 | 75・100・125・150 | 4.51 |
| EL020-12 | 2 | 9.1〜12 | 100・125・150 | 9.31 |
| EL030-12 | 3 | 9.1〜12 | 100・125・150 | 10.5 |
| EL050-12 | 5 | 9.1〜12 | 125・150 | 17.6 |
ローヘッド形電動式低騒音サドル[CEL]
| 形式 | 定格 荷重 （t） |
スパン（m） | 適合する走行Iビーム巾T（mm） | 最大車輪圧 （kN）※ |
|---|---|---|---|---|
| CEL010-9 | 1 | 〜9 | 125・150 | 3.8 |
| CEL020-9 | 2 | 125・150 | 6.7 |

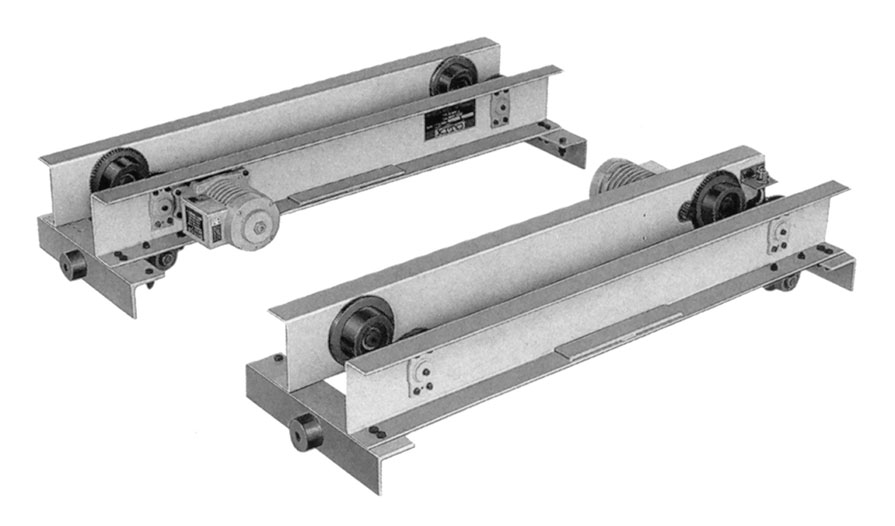

ローヘッド形ギヤード式サドル[GL]
| 形式 | 定格 荷重 （t） |
スパン（m） | 適合する走行Iビーム巾T（mm） | 最大車輪圧 （kN） |
|---|---|---|---|---|
| GL010-12 | 1 | 6.1〜12 | 75・100・125・150 | 4.5 |
| GL020-12 | 2 | 100・125・150 | 9.31 | |
| GL030-12 | 3 | 100・125・150 | 10.78 | |
| GL050-12 | 5 | 125・150 | 17.6 |

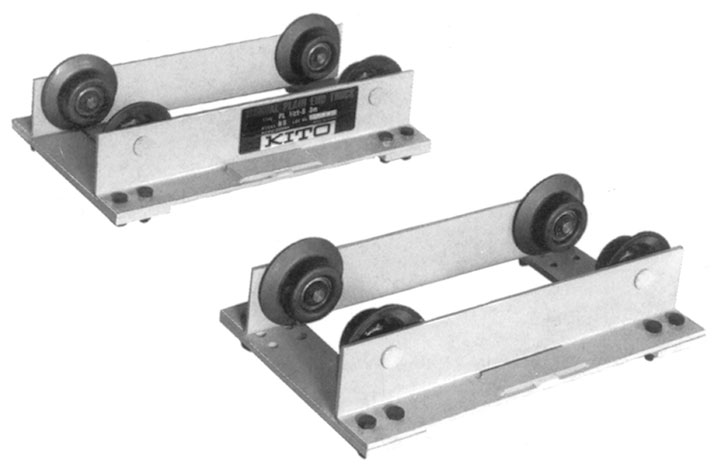

ローヘッド形プレン式サドル（サイドローラなし）[PL]
| 形式 | 定格 荷重 （t） |
スパン（m） | 適合する走行Iビーム巾T（mm） | 最大車輪圧 （kN） |
|---|---|---|---|---|
| PL005-3 | 0.5 | 〜3 | 75・100 | 1.76 |
| PL005-6 | 3.1〜6 | 75・100・125 | 3.5 |

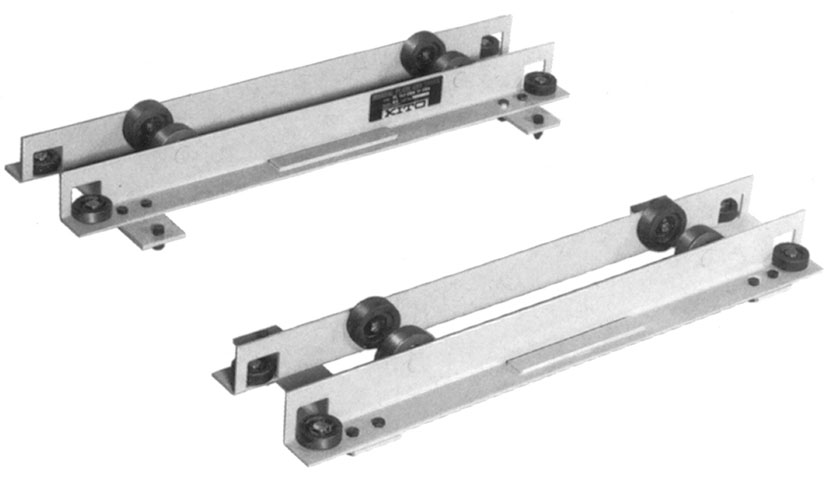

ローヘッド形プレン式サドル（サイドローラ付）[PL]
| 形式 | 定格 荷重 （t） |
スパン（m） | 適合する走行Iビーム巾T（mm） | 最大車輪圧 （kN） |
|---|---|---|---|---|
| PL005-9 | 0.5 | 6.1〜9 | 75・100・125 | 3.92 |
