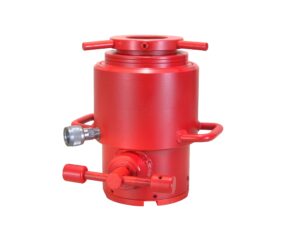

●油圧式ボルトテンショナーは、シリンダでボルトやスタッドボルトにテンションを与え、その弾性を利用してボルト等に一定の緊綿力を与えます。
●油圧を調整するだけで、正確に締め付け力を与えることができます。
●トルク摩擦による曲げ、ねじれが発生せず、ねじのかじりやボルト・ナット・フランジ部の損傷がありません。
●下表寸法・ストロークは代表例です。任意のストロークや隣接ナットと干渉しないラムチェア径（φA寸法）などの特殊型も設計製作いたします。
●S-1Rカップラが付属いたします。
仕様
| 型式 | BS1.35-5G | BS2.6-8G | BS4.4-10G | BS5.7-10G | BS8.7-10G | BS11-10G | BS16-10G | BS22-10G | |
|---|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 | MPa | 70 | |||||||
| 最大出力 | kN | 135 | 260 | 440 | 570 | 870 | 1110 | 1600 | 2200 |
| 受圧面積 | ? | 19.32 | 37.68 | 64.2 | 82.46 | 125.07 | 159.43 | 233.1 | 317.3 |
| ストローク | mm | 5 | 8 | 10 | 10 | 10 | 10 | 10 | 10 |
| 最大ボルト径 | φ mm | 24 | 30 | 42 | 48 | 56 | 64 | 76 | 90 |
| 最大ナット寸法 | 辺×角（丸） | 36×41.6 | 46×53.1 | 65×75 | 75×86.6 | 85×98.1 | 95×109.7 | 110×127 | 130×150 |
| 必要油量 | ? | 10 | 31 | 65 | 83 | 125 | 160 | 234 | 318 |
| 概略質量 | kg | 5.5 | 12.5 | 19.0 | 22.5 | 29.0 | 45.0 | 65.0 | 78.0 |
| φ A | mm | 75 | 95 | 125 | 135 | 147 | 160 | 185 | 220 |
| φ B | mm | 80 | 120 | 146 | 156 | 180 | 215 | 250 | 285 |
| 最少全長（C） | mm | 172 | 220 | 224 | 235 | 250 | 260 | 278 | 290 |
| カップラ接続口径 | – | Rc3/8 | |||||||
| 付属カップラ | – | S-1R | |||||||
