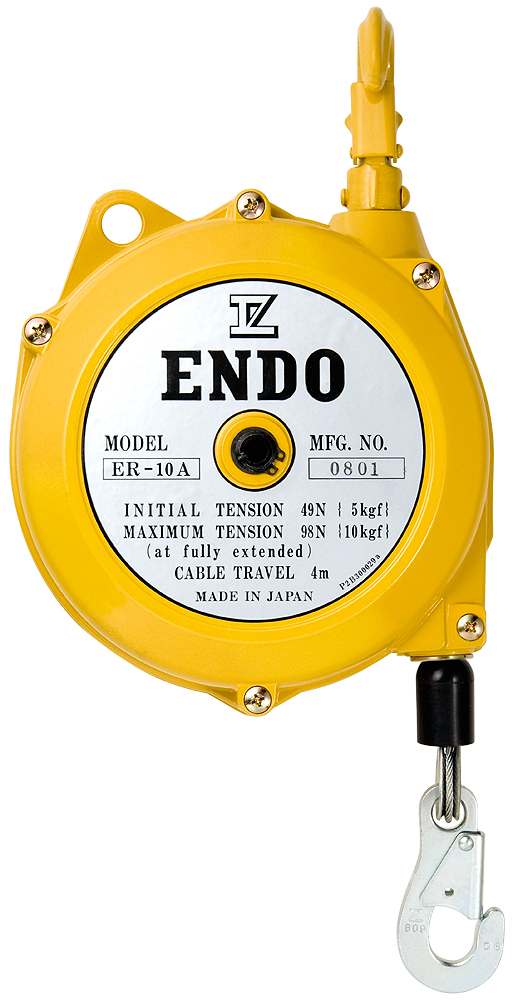

ENDOトルクリール

  • 遠藤工業
  • 標準品
  • 特殊仕様・応用機種

ストロークが長く、また、ラチェット機構の採用によりペンダントスイッチや 各種機器の懸垂に最適です。

製品特徴

■ラチェット機構の採用(ER-3A・5A・10A型)によりストロークの途中で停止することが出来ます。
■円筒型ドラムの採用により斜めに引き出してもワイヤロープの食い込みがありません。
■ストロークが3m(ER-3A・3B・5A・5B型)、4m(ER-10A・10B型)と長く、広い空間での使用に威力を発揮します。

タイプ、型式、仕様

諸元表
型   式 最大初張力
(N)
(巻取り時の張力)
(kgf)
巻取り長さ
(m)
ワイヤーロープの引出しにより増加する張力
(kgf)
スプリングの有効巻数 ラチェット
有・無
ワイヤーロープ径
(φmm)
質 量
(kg)
 ER-3A 18 1.8 3 1.2 約16 2.38 1.4
 ER-3B 18 1.8 3 1.2 約16 2.38 1.3
 ER-5A 25 2.5 3 2.5 約13 2.38 1.5
 ER-5B 25 2.5 3 2.5 約13 2.38 1.4
 ER-10A 49 5 4 5 約13 2.38 4.5
 ER-10B 49 5 4 5 約13 2.38 3.8
