Speedyで安全な作業を可能にした高性能エアホイストです。

カタログ

製品特徴

■コンパクトに設計されていますので、取扱いが容易で、非常に軽量です。
■荷役作業などスピードが要求される作業に抜群の威力を発揮し、作業効率が飛 躍的に向上します。
■操作は押しボタン式で、ボタンの押し加減により高速運転から低速運転 まで 自在に行えます。
■取付けはホースを接続するだけで、調整は必要ありません。
■化学工場や危険物取扱い場所でも安心してご使用いただけます。

タイプ、型式、仕様

タイプ 型　　　　　式 定格荷重
(t) 		揚程
(m) 		給気圧力
Mpa
｛kgf/c〜｝ 		巻上速度
m/min 		空気消費量
m3/min 		チェーン線径
(mm)×掛数 		接続口径 質量(kg)
ATシリーズ
（チェーンタイプ） 		　AT-60K 60kg 3 0.4｛4｝ 16.5 0.52 4.0×1 Rc 3/8 12.3
0.5｛5｝ 20 0.67 12.3
0.6｛6｝ 23.5 0.85
　AT-125K 125kg 3 0.4｛4｝ 10 0.55 4.0×1 Rc 3/8 12.5
0.5｛5｝ 12 0.71
0.6｛6｝ 14.5 0.9
ATCシリーズ
（チェーンタイプ） 		　ATC-60K 60kg 2 0.4｛4｝ 14 0.52 4.0×1 Rc 3/8 14.3
0.5｛5｝ 18 0.67
0.6｛6｝ 20 0.85
　ATC-125K 125kg 2 0.4｛4｝ 6.5 0.55 4.0×1 Rc 3/8 14.5
0.5｛5｝ 10.5 0.71
0.6｛6｝ 12 0.9

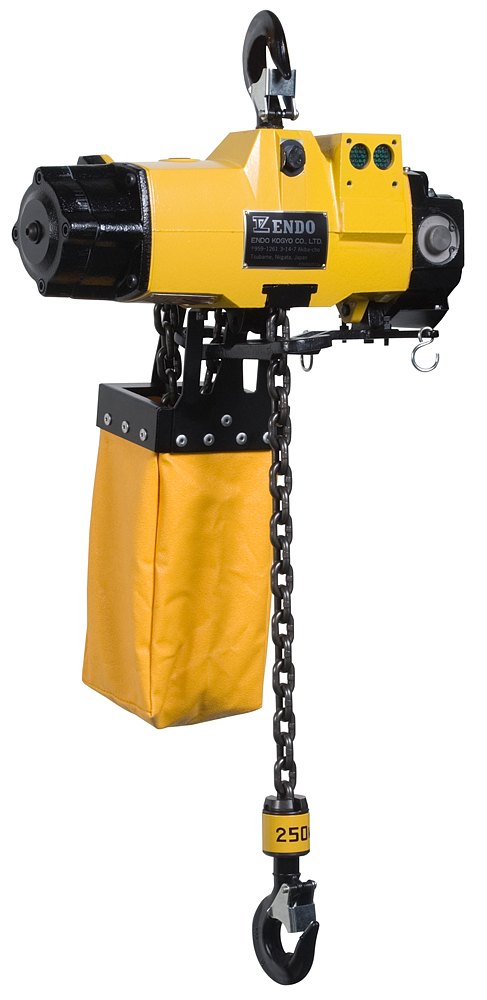

EHLシリーズ
（チェーンタイプ） 		　EHL-025TS 250kg 3 0.4｛4｝ 12 0.9 6.3×1 Rp 1/2 18.7
0.5｛5｝ 16 1.3
0.6｛6｝ 18 1.6
　EHL-049TS
　EHL-05TS 		490kg
500kg 		3 0.4｛4｝ 7.5 0.95 6.3×1 Rp 1/2 18.7
0.5｛5｝ 9 1.3
0.6｛6｝ 10.5 1.65
　EHL-1TW 1 3 0.4｛4｝ 3.7 0.95 6.3×2 Rp 1/2 24.2
0.5｛5｝ 4.5 1.3
0.6｛6｝ 5.2 1.65
　EHL-1TS 1 3 0.4｛4｝ 4 1 7.1×1 Rp 1/2 34
0.5｛5｝ 5.2 1.4
0.6｛6｝ 6 1.8
　EHL-2TW 2 3 0.4｛4｝ 2 1 7.1×2 Rp 1/2 42
0.5｛5｝ 2.6 1.4
0.6｛6｝ 3 1.8
　EHL-2.8ＴＳ 2.8 3 0.4｛4｝ 2 1.75 12.5×1 Rp 3/4 75
0.5｛5｝ 2.6 2.47
0.6｛6｝ 3 3.14

タイプ、型式、仕様

タイプ 型式 定格荷重
(kg) 		揚程
(m) 		給気圧力
Mpa
｛kgf/c〜｝ 		巻上速度
m/min 		空気消費量
m3/min 		接続口径 質量(kg)

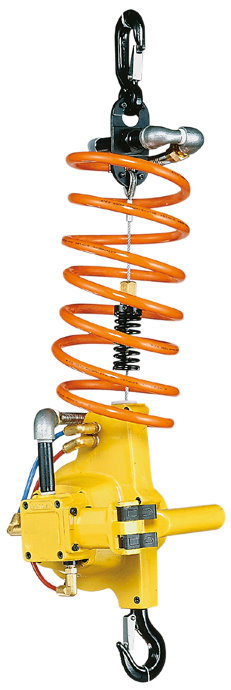

EHWシリーズ
（ワイヤタイプ） 		　　EHW-60 60 1.9 0.4｛4｝ 18.5 0.55 R 3/8 9.2
0.5｛5｝ 22.5 0.7
0.6｛6｝ 26 0.88
　　EHW-60R 60 1.9 0.4｛4｝ 18.5 0.55 Rc 3/8 9.5
0.5｛5｝ 22.5 0.7
0.6｛6｝ 26 0.88
　　EHW-120 120 1.9 0.4｛4｝ 11 0.59 R 3/8 9.4
0.5｛5｝ 13.5 0.75
0.6｛6｝ 16 0.93
　　EHW-120R 120 1.9 0.4｛4｝ 11 0.59 Rc 3/8 9.7
0.5｛5｝ 13.5 0.75
0.6｛6｝ 16 0.93
AHシリーズ
（ワイヤタイプ） 		　　AH-250R 160 2.5 0.4｛4｝ 9 0.75 Rc 1/2 18.2
200 0.5｛5｝ 10 0.92
250 0.6｛6｝ 11 1.1
