キトーレバーブロック（LB/LX）

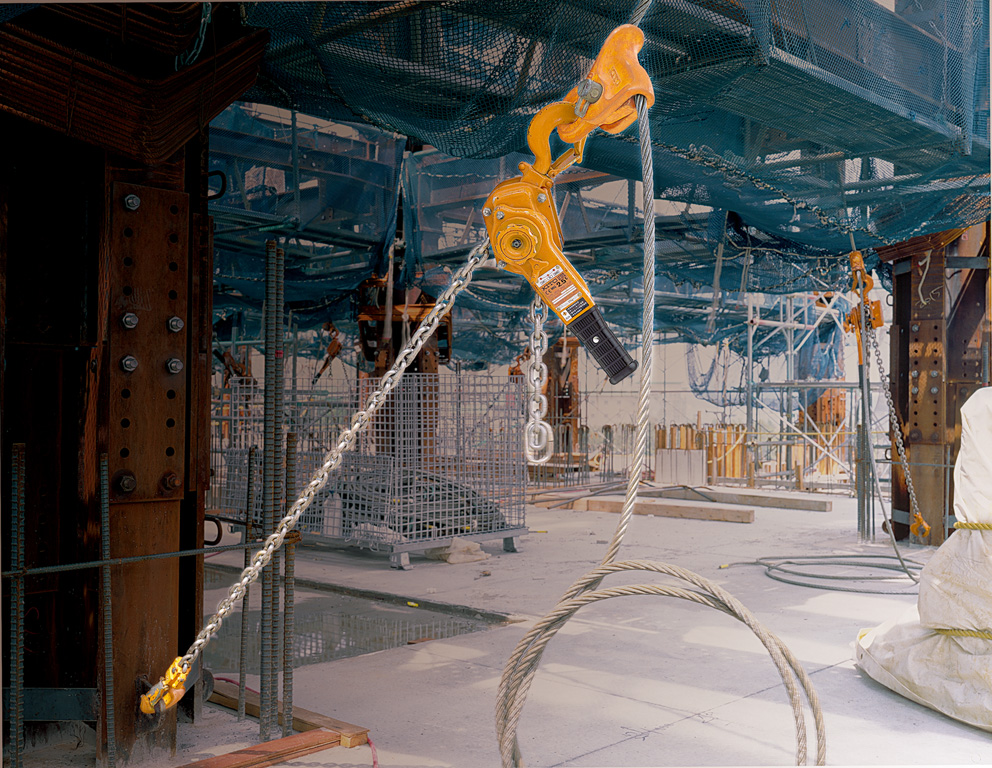

運輸、橋梁、建設、土木、造船、林業などの各種現場で、重量物の荷締め、固定、位置合わせに活躍します。
独自の「遊転装置」が大幅な作業のスピードアップを実現します。

製品特徴

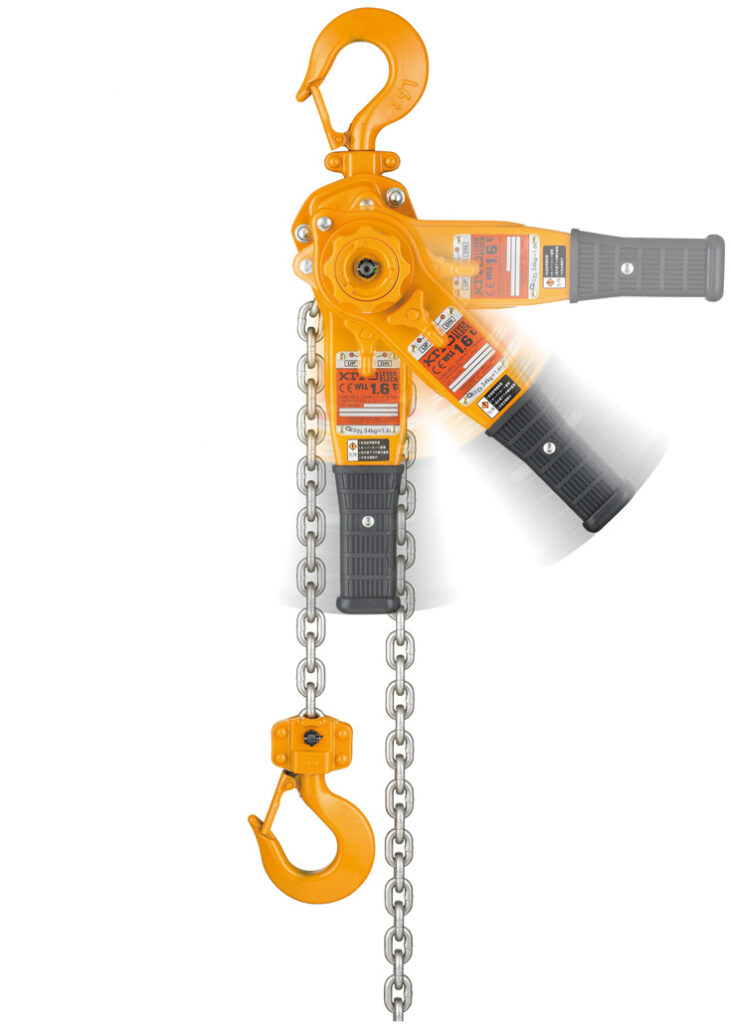

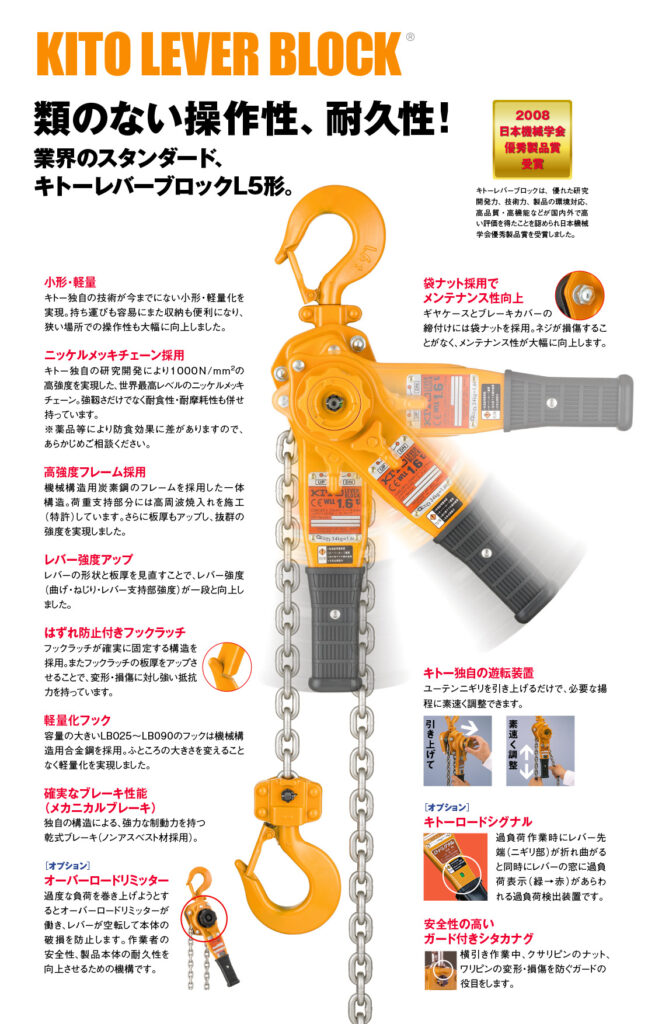

■キトーレバーブロック　L5形
今までにない小形・軽量化を実現。
操作性と安全性を重視して開発されたプロフェッショナル仕様。
運輸、橋梁、建築、土木、造船、林業などあらゆる現場で活躍。
独自の遊転装置で作業を大幅にスピードアップ。 定格荷重
0.8t〜9t 標準揚程
1.5m 塗装
キトーイエロー 周囲温度
-40℃〜+60℃

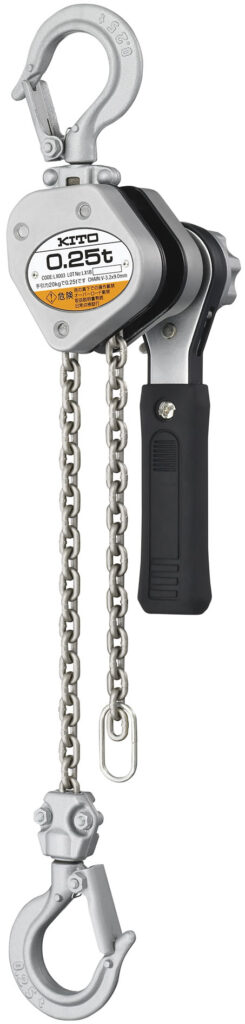

■キトーレバーブロック　LX形
超小形・軽量で持ち運びに便利。
高所作業や狭い場所でも活躍。
手引力が小さく、荷締や固定がピシッと確実。 定格荷重
0.25t、0.5t 標準揚程
1.0m（0.25t）、1.2m（0.5t） 周囲温度
-40℃〜+60℃

■キトークリップ
ワイヤーの場所を問わず、取り付け簡単。
ワイヤーを通して引くだけで、確実にホールド。
独自の「みぞ機構」で、ワイヤーをいためない。
便利で安価、手軽に使える専門器具。

タイプ、型式、仕様

キトーレバーブロックL5形

※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。

形式	定格荷重 （t）	標準揚程 （m）	手にかかる力 （N）[kg]	ロードチェーン 線径（mm）×掛数	質量 （kg）※
LB008	0.8	1.5	284[29]	5.6×1	5.7
LB010	1	1.5	353[36]	5.6×1	5.9
LB016	1.6	1.5	333[34]	7.1×1	8
LB025	2.5	1.5	363[37]	8.8×1	11.2
LB032	3.2	1.5	363[37]	10×1	15

詳細諸元はカタログをご覧ください。
※標準揚程の場合の質量です。

キトーレバーブロックLX

形式	定格荷重 （kg）	標準揚程 （m）	手にかかる力 （N）[kg]	ロードチェーン 線径（mm）×掛数	質量 （kg）※
LX003	250	1	200[20]	3.2×1	1.6
LX005	500	1.2	310[31]	4.3×1	2.6

※標準揚程の場合の質量です。

キトークリップ

※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。

形式	定格荷重 （t）	適用するワイヤーロープ径 （mm）	質量 （kg）	カム寸法（mm）
				a	b	c
KC100	0.75	8〜10	0.9	34	16	10.5
KC140	1.5	12〜14	2	42	19	15.5
KC200	3	16〜20	4.8	48	20	18
