製品特徴
■2点水平形 TWER2Mワンモータ・ツーフック方式でつり荷を左右誤差なく水平にかつ安全に巻上げるために開発された電気チェーンブロックです。
2ヶ所でつらなくてはいけないような長尺物や水平度を特に要求される品物などの荷役作業に最適です。

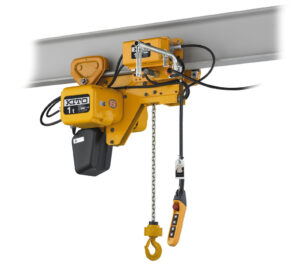

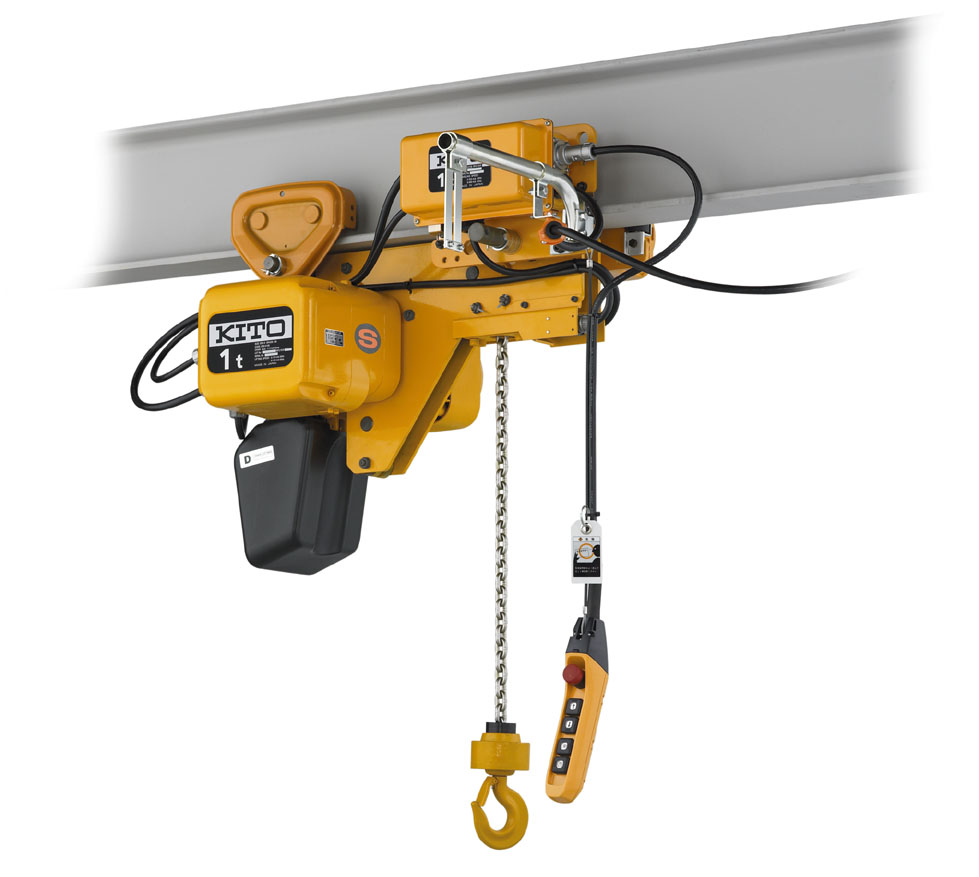

■ショートヘッド形 SHER2M
標準仕様よりさらにデッドスペースを小さくしたユニークな構造の電気チェーンブロックです。
既設建屋の高さが低い場合や構造上どうしても有効揚程を拡大したいときに威力を発揮します。各種トロリとの組み合わせでご利用ください。

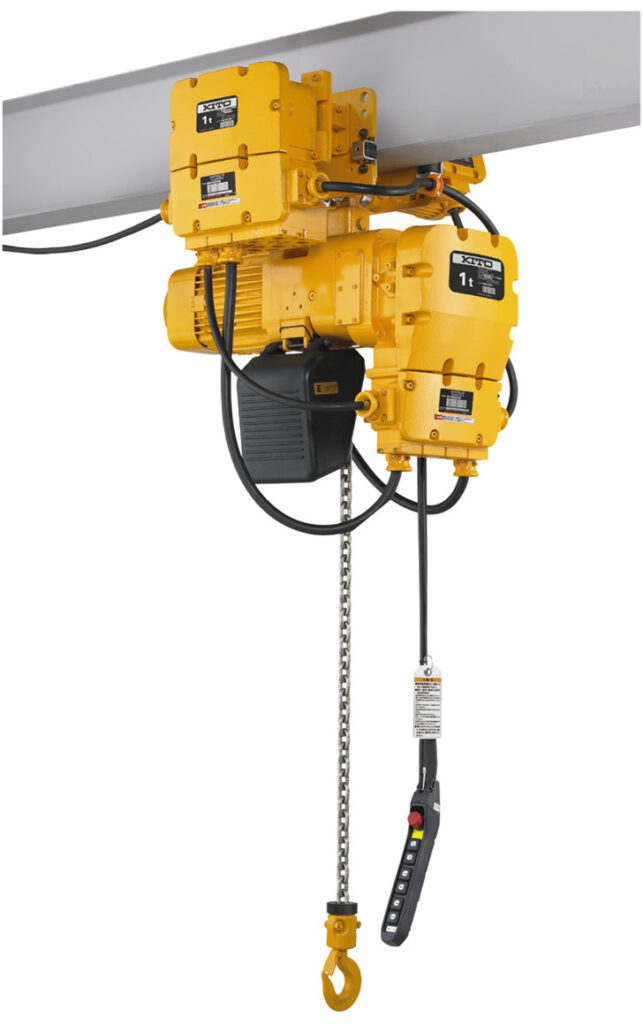

■防爆形 RER2
多種多様な爆発性のガスおよび蒸気の存在する場所での荷役作業には、安心してご使用いただけるキトーの防爆形電気チェーンブロックをぜひご活用ください。

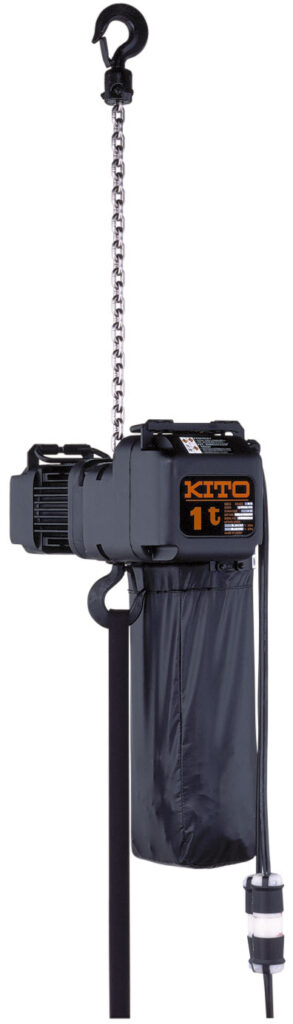

■リバーシブル形
本体が荷とともに昇降する「逆さつりタイプ」のモータ。
仮設ステージの設営、劇場やホールに於けるP.Aのフライング、さらにスタジオ内の照明機器セッティング作業など幅広い用途に活躍します。

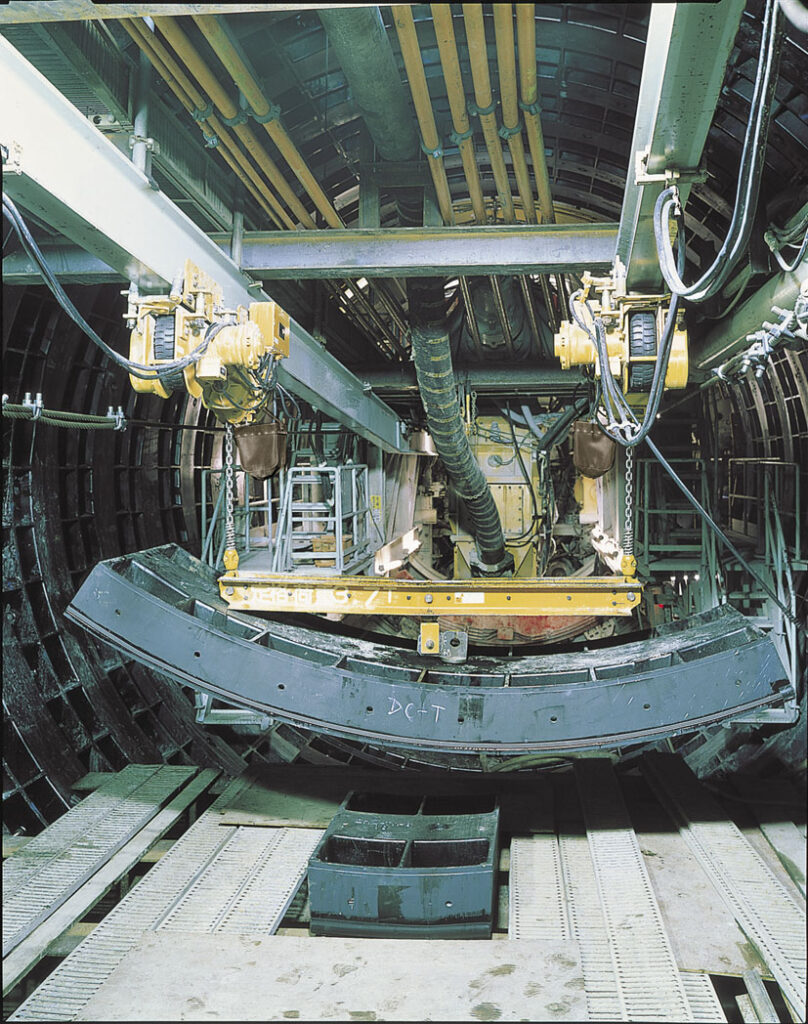

■登はん形
登はん形、傾斜地（トンネル内）など、スロープによってトロリがスリップするおそれのある場合に活躍します。
以下の3種類をご用意しています。
ラック駆動式：直線急勾配のレールでも確実に登坂します。
ローラーチェーン駆動式：直線、上下に屈曲したレールに取り付け可能。
ゴムタイヤ駆動式：安価で、直線のほか上下左右に屈曲したレールにも取り付け可能。
■傾斜引形
傾斜引形は標準仕様品では困難な斜め方向にある荷物をつる目的のために開発されたチェーンブロックです。
プラント工事や離れた炉の扉を開閉する場合などにご利用ください。
タイプ、型式、仕様
キトー2点水平つり形諸元※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
| 形式 | 定格荷重 （t） | 標準揚程 （m） | 巻上 モータ 3相 200V | 横行 モータ 3相 200V | 巻上速度 | 横行速度 | 適用 レール 巾： B(mm) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準速 | 低速 | ||||||||||
| 出力 （kW） | 出力 （kW） | 50 Hz | 60 Hz | 50 Hz | 60 Hz | 50 Hz | 60 Hz | ||||
| （m/sec） | （m/sec） | （m/sec） | |||||||||
| TWER2M003S | 125kg+125kg | 4 | 0.56 | 0.4 | 0.153 | 0.183 | 0.333 | 0.4 | 0.167 | 0.2 | 75・100・125 |
| TWER2M005S | 250kg+250kg | 0.9 | 0.122 | 0.147 | |||||||
| TWER2M010S | 500kg+500kg | 1.8 | 0.118 | 0.142 | |||||||
| TWER2M020S | 1+1 | 3.5 | 0.117 | 0.14 | 100・125・150 | ||||||
| TWER2M028S | 1.4+1.4 | 0.0733 | 0.0883 | 125・150 | |||||||
キトーショートヘッド形
| 形式 | 定格荷重 （t） | 標準揚程 （m） | 巻上 モータ 3相 200V | 横行 モータ 3相 200V | 巻上速度 | 横行速度 | 適用 レール 巾： B(mm) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準速 | 低速 | ||||||||||
| 出力 （kW） | 出力 （kW） | 50 Hz | 60 Hz | 50 Hz | 60 Hz | 50 Hz | 60 Hz | ||||
| （m/sec） | （m/sec） | （m/sec） | |||||||||
| SHER2M003S | 250kg | 4 | 0.56 | 0.4 | 0.153 | 0.183 | 0.333 | 0.4 | 0.167 | 0.2 | 75・100・125 |
| SHER2M004S | 490kg | 0.0633 | 0.0767 | ||||||||
| SHER2M010S | 1 | 1.8 | 0.118 | 0.142 | 100・125 | ||||||
| SHER2M020S | 2 | 3.5 | 0.095 | 0.133 | 125・150 | ||||||
| SHER2M028S | 2.8 | 0.0583 | 0.07 | ||||||||
キトー防爆形 RER2
標準仕様
| 電源 | 3相200V（50/60Hz）220V（60Hz）共通 | 給電方法 | キャプタイヤケーブル給電 |
|---|---|---|---|
| 操作電圧 | DC12V | 塗装色 | キトーイエロー |
| モータの絶縁 | E種 | 周囲温度 | -20℃〜+40℃ |
| 等級 | 1t、1.5t/M5 2t以上/M4 | 湿度 | 85％RH以下 |
| 操作方法 | 床上押ボタン操作 | 使用環境 | 屋内 |
キトーリバーシブル形（キトーモータ）
| 電源「ERRV」 | 3相200V（50/60Hz）、220V（60Hz）共通 |
|---|---|
| 操作方法 | 押ボタン/同時操作用コントローラ |
| 操作電圧 | 48V |
| 給電方法 | キャプタイヤケーブル給電 |
| 定格 | 1速：60％ED（60min） 2速：40/20％ED（30/10min） |
| 塗装色 | キトーイエロー OR N1 |
| 準拠規格 | JIS B8815、クレーン構造規格 |
| モータの絶縁 | E種 |
| 周囲温度 | -20℃〜+40℃ |
| 等級 | 標準速：M5、低速：M4 |
| 湿度 | 85％RH以下 |
