舞台やコンサート、イベント会場で、照明や音響などの機材を吊り上げ設置する作業に特化したホイストです。
フックをステージの梁などに引っかけ、ホイスト本体を照明・音響機材が組まれたトラスごと吊り上げる「逆さ吊り」の形で使用するので、ホイスト本体の高所での設置といった危険な作業を軽減します。
従来型の電気チェーンブロックと比較して、ボディ寸法をよりコンパクトにし、デッドスペースを抑えました。
客席から目立たないブラックボディは、ステージでの演出を損ないません。
※標準仕様は、ラッチホック付フックとなります。

諸元
定格荷重 | 形式 | 標準揚程 (m) | オシボタンコード長さ:L (m) | 電源ケーブル長さ (m) | 巻上速度 | |
---|---|---|---|---|---|---|
50/60Hz | ||||||
(m/s) | (m/min) | |||||
500kg | TNER005L | 18 | 1 | 1 | 0.065/0.076 | 3.9/4.6 |
1t | TNER010L |
定格荷重 | 形式 | 巻上モータ | ロードチェーン 線径×掛数 (mm) |
質量
| 揚程1m増し 増加質量 (kg) | ||
---|---|---|---|---|---|---|---|
出力 (kW) | 定格電流(A) | ||||||
200/380-400V 50Hz |
200-220/ 400-440V | ||||||
500kg | TNER005L | 0.5 | 4.6/2.3 | 3.8/1.9 | φ6.3×1 | 44 | 0.85 |
1t | TNER010L | 0.95 | 6.3/3.2 | 6.0/3.0 | φ8.0×1 | 60 | 1.38 |
●オシボタンは、オプションです。

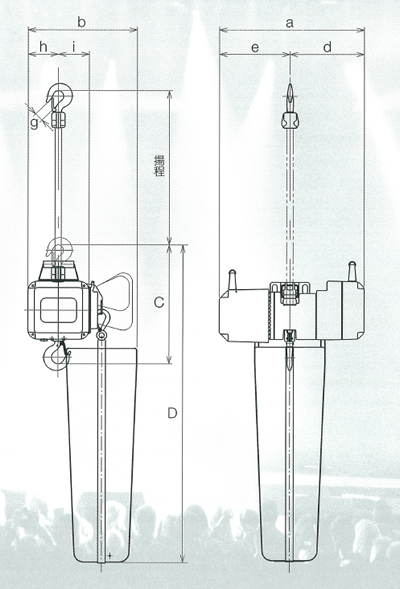

寸法(mm)
定格荷重 | 形式 | a | b | d | e | g | h | i | D |
---|---|---|---|---|---|---|---|---|---|
500kg | TNER005L | 476 | 365 | 243 | 233 | 24 | 98 | 102 | 880 |
1t | TNER010L | 509 | 380 | 260 | 250 | 31 | 103 | 120 | 910 |

標準仕様
電源 | 3相200/380-400V(50Hz) 200-220/400-440V(60Hz) |
---|---|
操作電圧 | 110V |
保護等級 | IP55 |
周囲温度 | -20℃~+40℃ |
湿度 | 85%RH以下 |
