キトー電気チェーンブロック(ED)

  • キトー
  • 標準品
  • 特殊仕様・応用機種
手軽に使える超小形チェーンブロックです。家庭用電源で使える汎用タイプから高頻度タイプまでご用意しています。
安全性と耐久性を最優先に設計、小容量でも抜群のパワーとスピードで、使いやすさを凝縮した小形ホイストです。

製品特徴

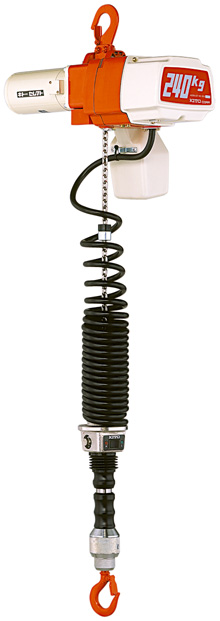

■ED/EDH/EDC/ED建築現場用
家庭用電源で使える汎用タイプ。 定格荷重
60〜480kg(シリンダ形は60〜240kg) 標準揚程
3・15m(シリンダ形は1.8m) 電源
単相100V(50/60Hz)

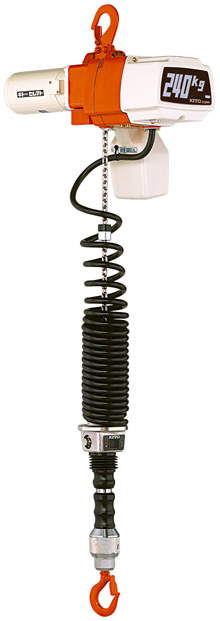

■EDX/EDXC
商用電源でパワフルに使える単相200Vタイプ。 定格荷重
60〜480kg(シリンダ形は60〜240kg) 標準揚程
3・15m(シリンダ形は1.8m) 電源
単相200V(50/60Hz)・220V(60Hz)共通

■EX/EXC
3相商用電源で高速パワフルに稼働。 定格荷重
100kg 標準揚程
3m(シリンダ形は1.8m) 電源
三相200V(50/60Hz)220V(60Hz)共通

タイプ、型式、仕様

ED/EDH/EDC/ED 標準仕様
電源 単相100V(50/60Hz) 給電方法 キャプタイヤケーブル給電
モータの絶縁 F種 塗装色 ボディ部/上下フック:マンセル9.5R4.4/14.6
コントローラカバー/モータ部:マンセル5y8/1.5
等級 M4
保護等級 IP54(シリンダ部はIP44) 周囲温度 -20℃〜+40℃
操作方法 床上押ボタン操作/シリンダ操作 湿度 85%RH以下


EDX/EDXC 標準仕様
電源 単相200V(50/60Hz)・220V(60Hz)共通 給電方法 キャプタイヤケーブル給電
モータの絶縁 F種 塗装色 ボディ部/上下フック:マンセル9.5R4.4/14.6
コントローラカバー/モータ部:マンセル5y8/1.5
等級 M4
保護等級 IP54(シリンダ部はIP44) 周囲温度 -20℃〜+40℃
操作方法 床上押ボタン操作/シリンダ操作 湿度 85%RH以下


EX/EXC 標準仕様
電源 三相200V(50/60Hz)・220V(60Hz)共通 給電方法 キャプタイヤケーブル給電
モータの絶縁 F種 塗装色 ボディ部/上下フック:マンセル9.5R4.4/14.6
コントローラカバー/モータ部:マンセル5y8/1.5
等級 M4
保護等級 IP54(シリンダ部はIP44) 周囲温度 -20℃〜+40℃
操作方法 床上押ボタン操作/シリンダ操作 湿度 85%RH以下

EDX/EDXC 標準仕様
電源 単相200V(50/60Hz)・220V(60Hz)共通 給電方法 キャプタイヤケーブル給電
モータの絶縁 F種 塗装色 ボディ部/上下フック:マンセル9.5R4.4/14.6
コントローラカバー/モータ部:マンセル5y8/1.5
等級 M4
保護等級 IP54(シリンダ部はIP44) 周囲温度 -20℃〜+40℃
操作方法 床上押ボタン操作/シリンダ操作 湿度 85%RH以下

EX/EXC 標準仕様
電源 三相200V(50/60Hz)・220V(60Hz)共通 給電方法 キャプタイヤケーブル給電
モータの絶縁 F種 塗装色 ボディ部/上下フック:マンセル9.5R4.4/14.6
コントローラカバー/モータ部:マンセル5y8/1.5
等級 M4
保護等級 IP54(シリンダ部はIP44) 周囲温度 -20℃〜+40℃
操作方法 床上押ボタン操作/シリンダ操作 湿度 85%RH以下
