スイングシリンダ（SWシリーズ）

●単動／複動シリンダです。
●スイングシリンダは、アームが下降しながら90°回転し、その後垂直に数mm下降し、クランプ等に使用されるシリンダです。
●右回転用（R）タイプ（上部から見て時計方向にアームが回転）と左回転用（L）タイプ（同反時計方向）の2種類があります。
●アームはポート口に対して任意の位置に選定できます。
●アーム長を変更した場合には、標準アームに対する延長率分だけポンプ圧力を下げて使用してください。
※SW-05型にはアーム部のボルトナットは付属いたしません。

仕様

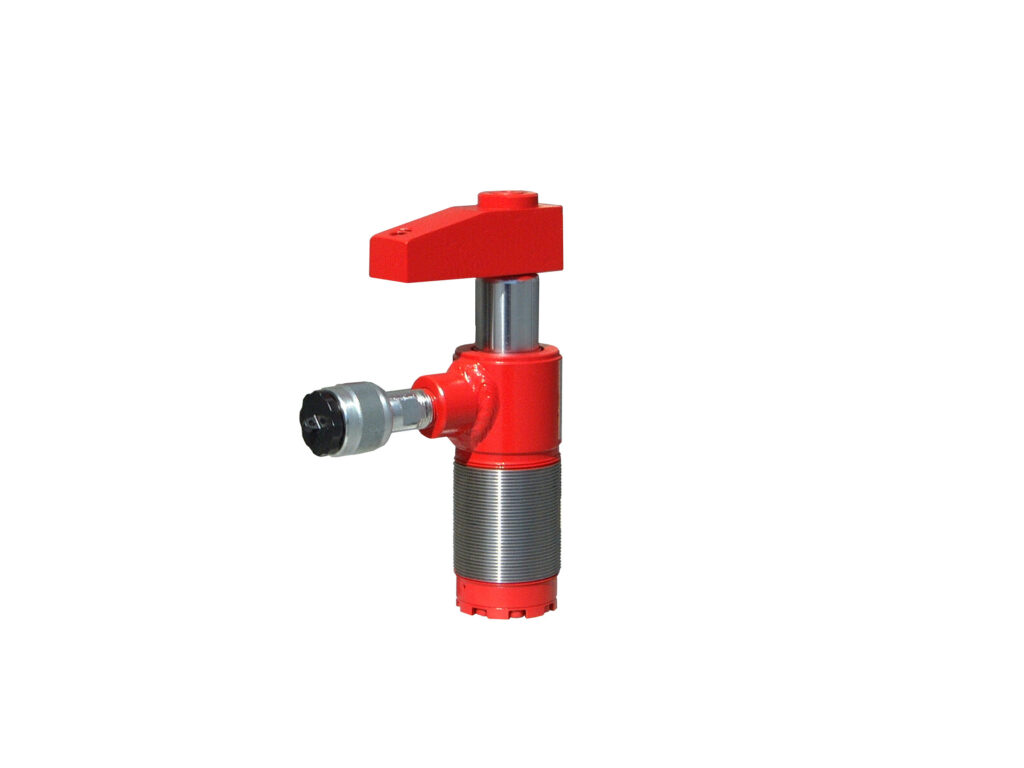

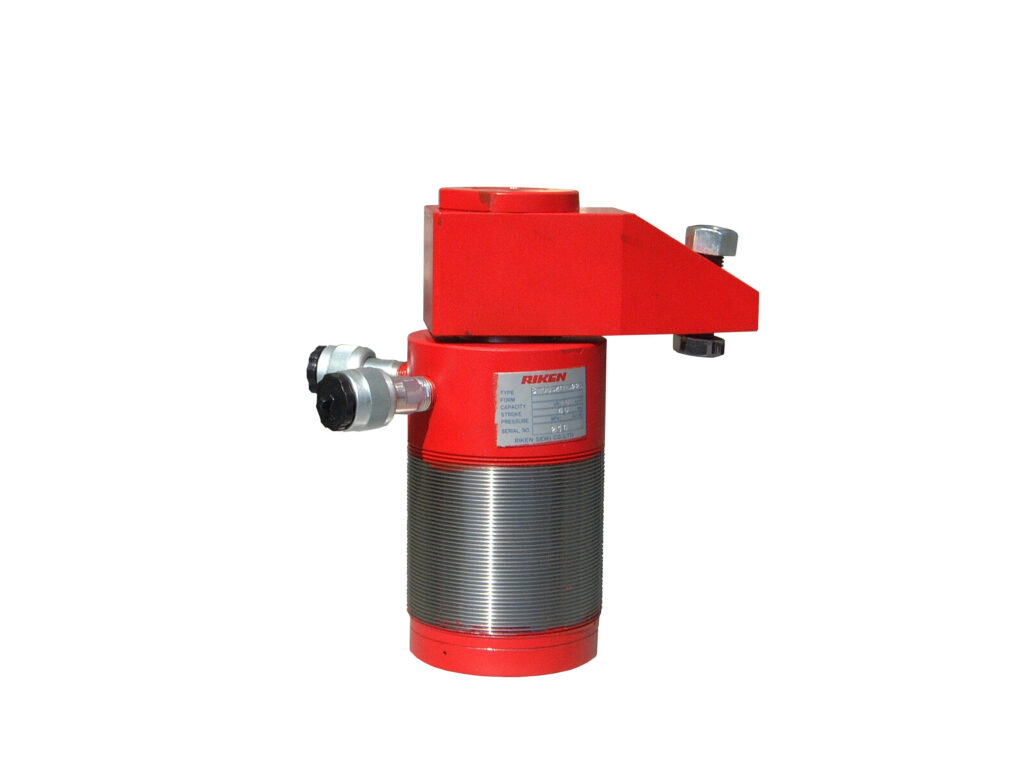

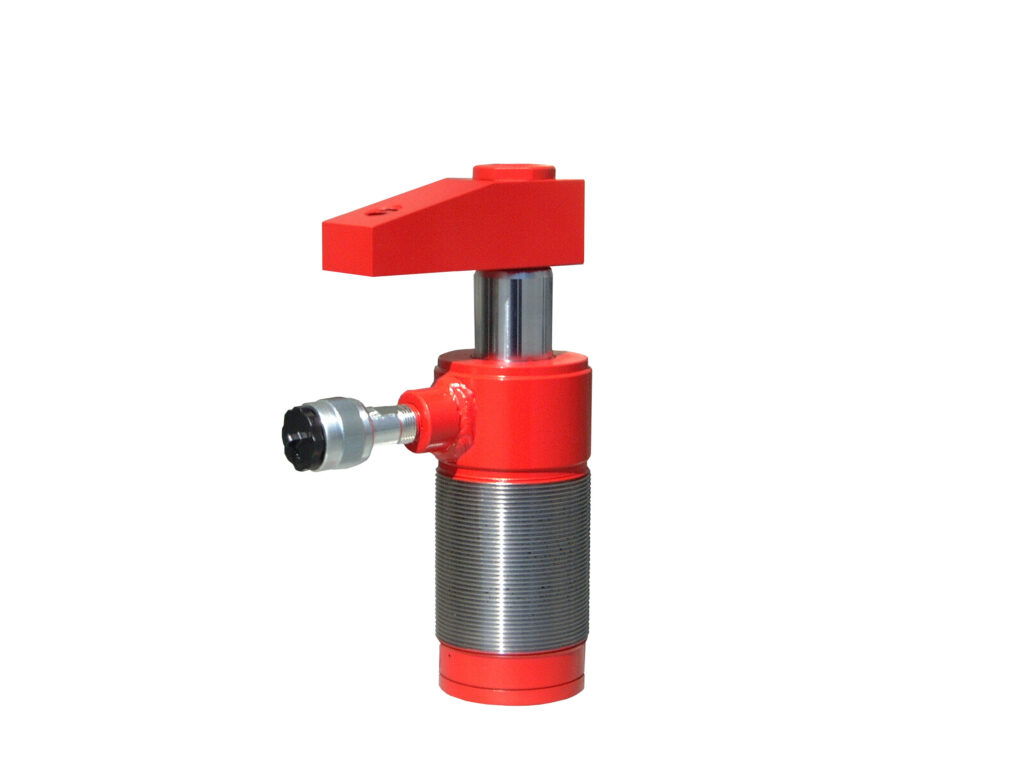

型式			SW01-30L	SW03-35L	SW05-40L
回転方向		–	左へ90°	左へ90°	左へ90°
ストローク	スイング	mm	24	28	30
	垂直降下	mm	6	7	10
	計	mm	30	35	40
最大全長		A	187	237.5	278
