- 理研
- 標準品

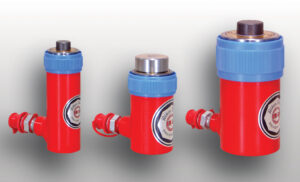

●ピストン、シリンダチューブ内面メッキ付き、専用ヘッドカバー付きです。
●最小全長を抑えたショータイプ型です。
仕様
| 型式 | MC05-50 | MC1-50 | MC2-50 | |
|---|---|---|---|---|
| 最大出力 | kN | 50 | 100 | 200 |
| 受圧面積 | ? | 7.16 | 14.52 | 28.74 |
| ストローク | mm | 50 | 50 | 50 |
| 最小全長 | A | 144 | 125 | 171 |

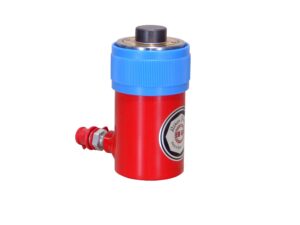

単動シリンダ 200kN（MCシリーズ）
●ピストン、シリンダチューブ内面メッキ付き、専用ヘッドカバー付きです。
●最小全長を抑えたショータイプ型です。
