ハンドチェーンを操作することで吊り荷を昇降させることが出来ます。

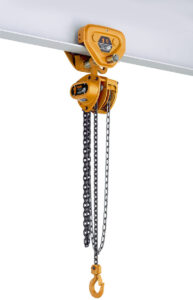

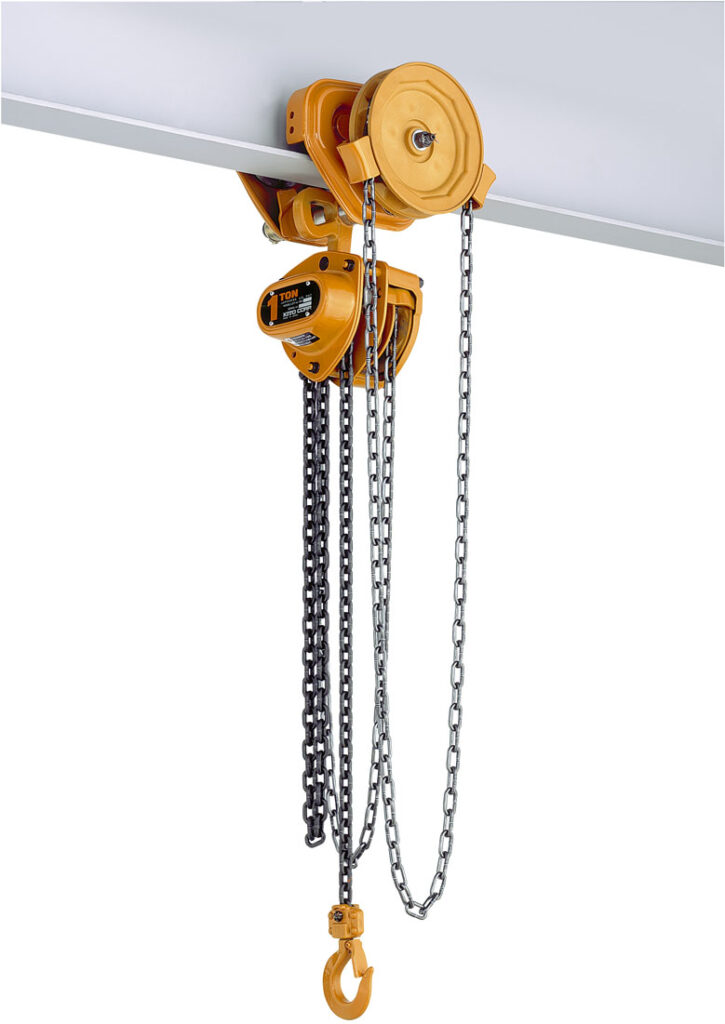

吊り荷を横行移動させるため、プレントロリまたはギヤードトロリと結合してご使用いただけます。

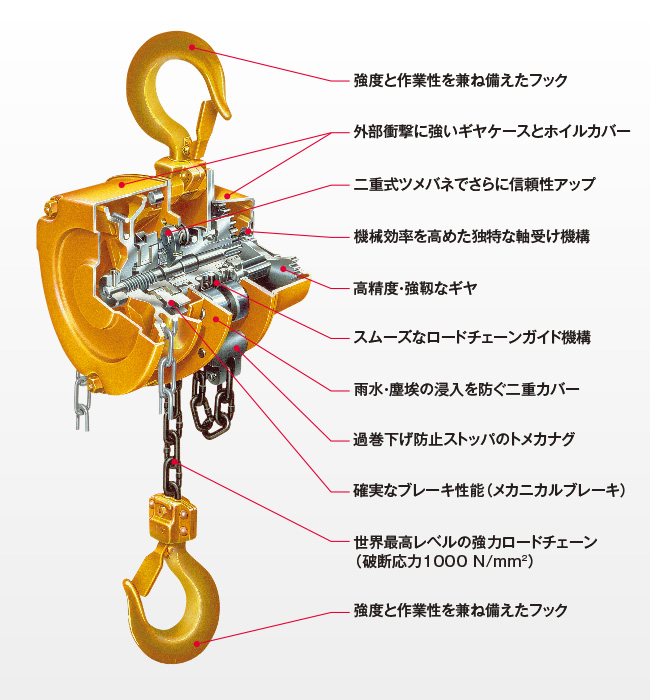

製品特徴
■世界最高レベルの強力ロードチェーン
■外部衝撃に強いギヤケースとホイルカバー
■確実なブレーキ性能（メカニカルブレーキ）
■高精度・強靭なギヤ
■機械効率を高めた独特な軸受け機構
タイプ、型式、仕様
| 形式 | 定格荷重 (t) |
標準揚程 (m) |
ハンドチェーン ニつ折長さ (m) |
ロードチェーン 線径(mm)×掛数 |
質量 (kg) |
|---|---|---|---|---|---|
| CB005 | 0.5 | 2.5 | 2.5 | 5.0×1 | 10 |
| CB010 | 1 | 6.3×1 | 11.5 | ||
| CB015 | 1.6 | 7.1×1 | 14.5 | ||
| CB020 | 2 | 3.0 | 3.0 | 8.0×1 | 20 |
| CB025 | 2.5 | 9.0×1 | 27 | ||
| CB030 | 3.2 | 7.1×2 | 24 | ||
| CB050 | 5 | 3.5 | 9×2 | 41 | |
| CB075 | 7.5 | 3.5 | 4.0 | 9×3 | 63 |
| CB100 | 10 | 9×4 | 83 | ||
| CB150 | 16 | 4.5 | 9×6 | 155 | |
| CB200 | 20 | 9×8 | 235 | ||
| CB300 | 32 | 9×10 | 310 | ||
| CB400 | 40 | 9×14 | 約480 | ||
| CB500 | 50 | 9×16 | 約640 |
タイプ、型式、仕様
| 形式 | 定格荷重 (kg) |
標準揚程 (m) |
ハンドチェーン ニつ折長さ (m) |
ロードチェーン 線径(mm)×掛数 |
質量 (kg) |
|---|---|---|---|---|---|
| CX003 | 250 | 2.5 | 2.0 | 3.2×1 | 2.4 |
| CX005 | 500 | 2.5 | 4.3×1 | 4.5 | |
| CX010L | 1000 | 4.3×2 | 7.3 |
